CyberAir 3PRO DX


El referente en flexibilidad y eficiencia energética

El CyberAir 3PRO DX es el resultado de más de tres décadas de experiencia en proyectos por todo el mundo y es el siguiente paso lógico en el desarrollo de la exitosa serie CyberAir 3. Para conseguir la máxima potencia frigorífica en un espacio mínimo y mantener la promesa del máximo ahorro energético, estas unidades son más adaptables que cualquier otro climatizador de precisión del mercado.

Soluciones para el CyberAir 3PRO DX

  • Enfriamiento de salas

  • Centros de Datos de pequeño y mediano tamaño

  • Salas de equipamiento

  • Centros de Datos de Alta densidad

  • Free Cooling Directo

  • Free Cooling Indirecto

  • Sector tecnológico y médico/hospitales

Datos Técnicos



Capacidad total de enfriamiento (kW)

20 - 150

Volumen de flujo de aire (m3/h)

4,000 - 32,000

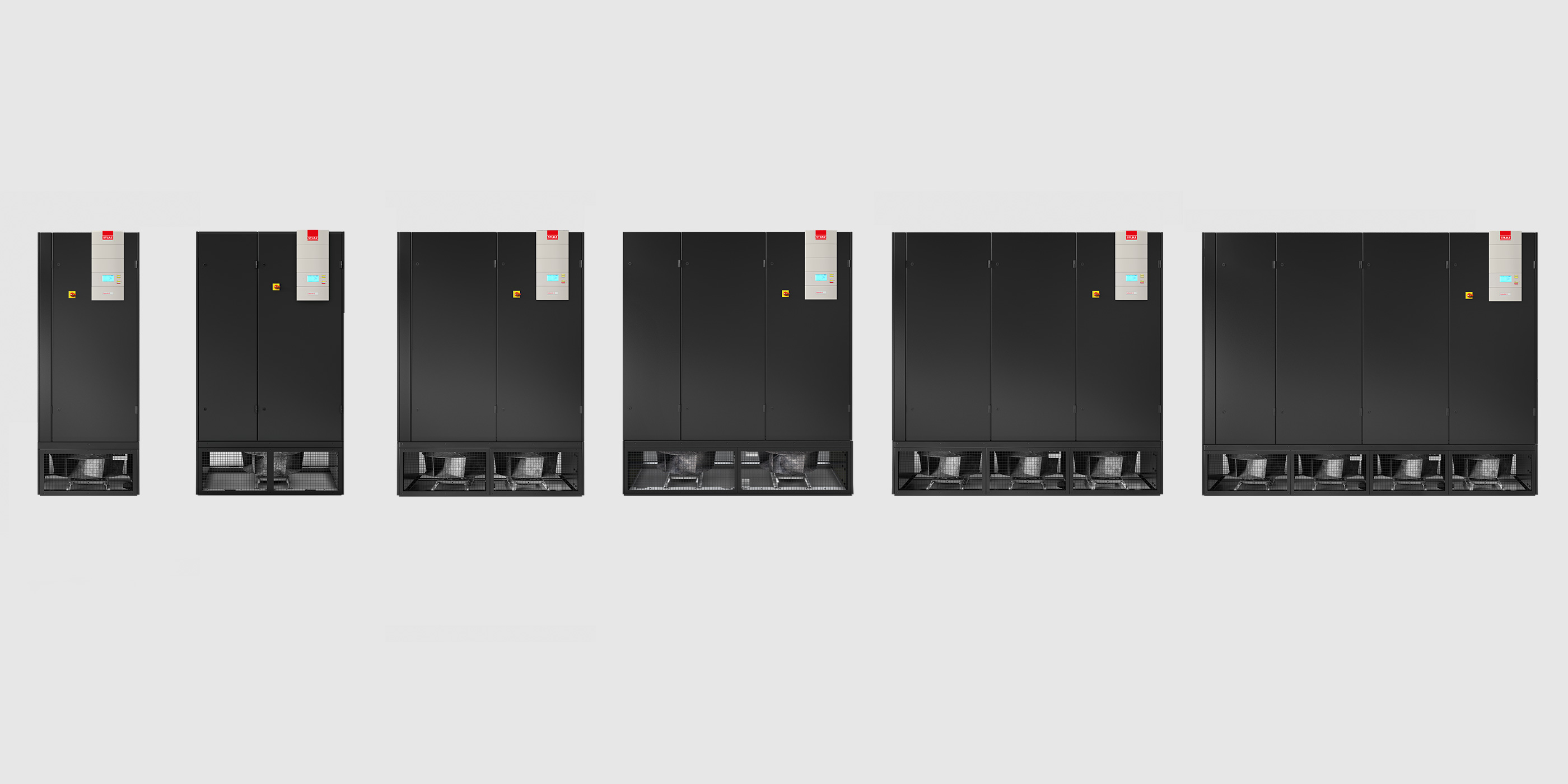

Tamaños

6

Conducción del aire

Flujo ascendente, flujo desdencente,

Flujo descendente con salida

frontal/trasera/inferior

Refrigerante

R410A (GWP: 2,088)

R407C (GWP: 1,774)

R134a (GWP: 1,430)





Ventajas

Ventajas

  • Líder tecnológico en cuestión de potencia frigorífica con la máxima eficiencia

  • Máxima potencia frigorífica en un espacio mínimo

  • Conducción de aire con la máxima eficiencia

  • Reduce aún más los costes operativos, ya que las condiciones del aire de suministro cumplen la recomendación de ASHRAE

  • Máximo ahorro energético gracias al Free Cooling dinámico indirecto de STULZ

  • Refrigera con fiabilidad, precisión, discreción y proporciona un ahorro excepcional

  • Diseñado para una larga vida útil

  • Uso de tecnología EC para lograr la máxima eficiencia

  • Diseño compacto que facilita el transporte y la instalación

  • Opción de probar su unidad en nuestro Centro de pruebas

  • Control basado en aire de suministro, aire de retorno o aire ambiente








Un modelo de adaptabilidad



Desde unidades estándar hasta soluciones completamente a medida

La posibilidad de ofrecer una amplia gama a los clientes es el punto central de nuestra filosofía, "Climate. Customized.". Tamaños, diseño, conducción del aire, sistemas o control: CyberAir 3PRO DX es un ejemplo de adaptabilidad y las unidades pueden ser precisamente adaptadas a sus requerimientos individuales. Ademas, disponemos de una variedad de opciones y versiones de equipamiento, para alcanzar el óptimo resultado.



Dos diseños para opciones de instalación individuales

Versiones de flujo ascendente y descendente

El diseño con ventiladores integrados está disponible con conducción de aire estándar ASD (flujo descendente) y ASU (flujo ascendente). Gracias a un mayor desarrollo y a la optimización del diseño, las unidades son ahora considerablemente más eficientes que la versión anterior.

Esto se puede observar en el EER notablemente más alto y en el AER más bajo.

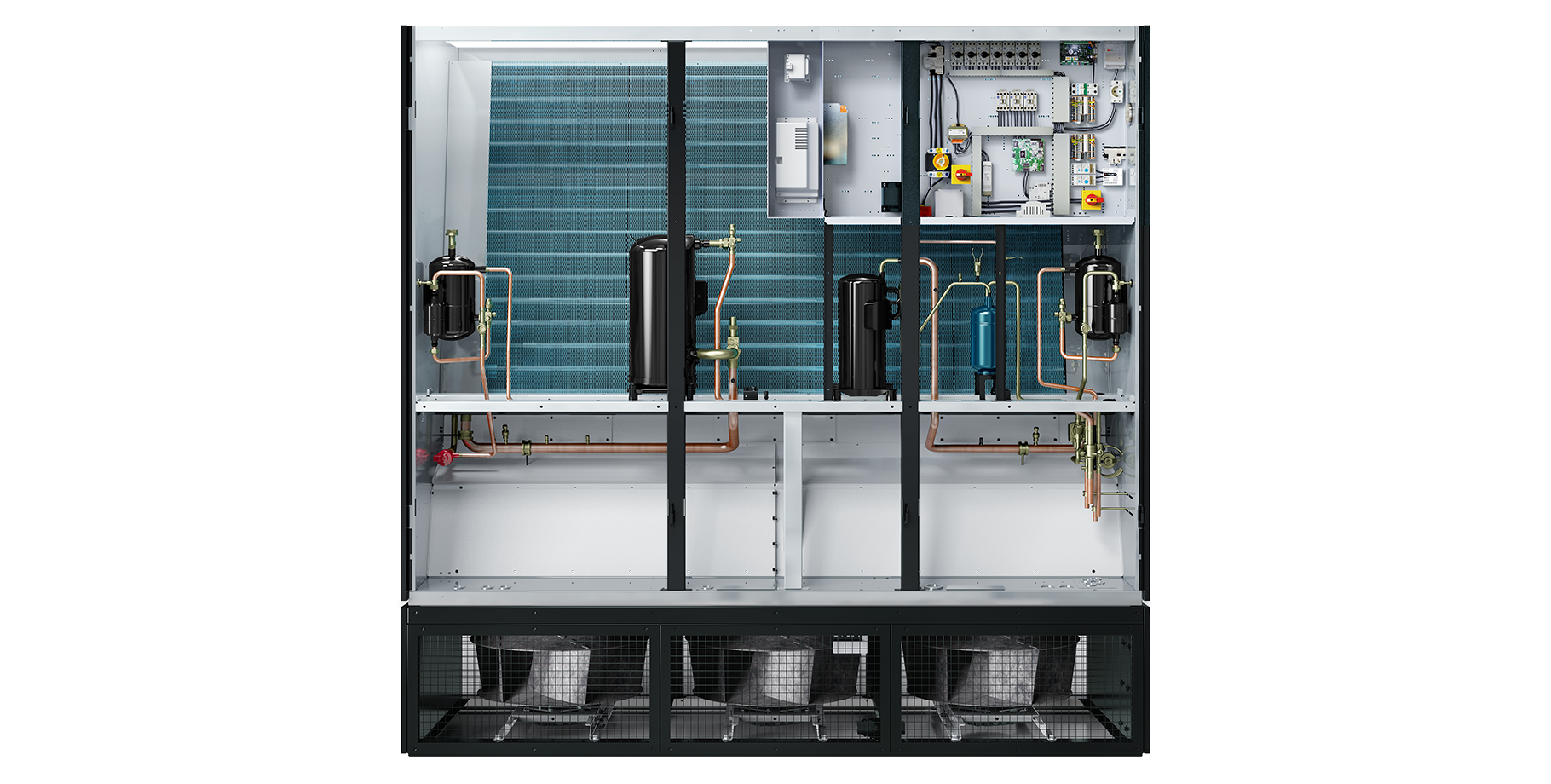

Versión para Suelo Técnico

La serie ASR (suelo técnico) promete un ahorro energético incluso mayor que las unidades con ventiladores en el suelo técnico. Este modelo está equipado con una caja de ventiladores externa y la conducción de aire es específica para la unidad. La caja de ventiladores está instalada bajo la unidad, en el suelo técnico.

El espacio adicional resultante en el climatizador permite el uso de intercambiadores de calor mayores, lo que resulta en una potencia frigorífica considerablemente mayor por espacio ocupado. Además, colocar los ventiladores en el suelo técnico implica una menor turbulencia y menos cambios en la dirección del flujo de aire. El resultado es una conducción de aire ideal y un consumo de energía del ventilador (AER) extremadamente reducido.



Sistemas de conducción de aire específicos

Con dos diseños y sistemas de conducción de aire específicamente optimizados para cada unidad, el CyberAir 3PRO DX asegura la máxima flexibilidad en la integración en su sistema.


El mejor resultado con el sistema idóneo

Más informacion

Variedad de opciones para el CyberAir 3PRO DX

Más información







Diseño de la unidad optimizado para el máximo ahorro energético

El diseño de nuestras unidades supone que los climatizadores de precisión de STULZ disparan los valores EER máximos con los valores mínimos AER (ratio de eficiencia de caudal de aire), por lo que consigue una conducción de aire con la máxima eficiencia. El valor AER describe el ratio del consumo de energía del ventilador con respecto al caudal de aire.

En particular, la conducción de aire ASR (ventiladores integrados en el suelo técnico) reduce enormemente el consumo de energía del ventilador al garantizar que las turbulencias y los cambios en la dirección del caudal de aire sean mínimos, con lo que se logra un ahorro de energía que apreciará inmediatamente.



Control preciso

Nuestro control dinámico permite tanto esta adaptación a los requisitos variables de su TI, como el ajuste preciso y efectivo de la diferencia de temperatura del lado del aire (Delta-T) de las unidades de enfriamiento al Delta-T de los racks de los servidores.

Artículo de Blog: "Delta-T - air-side temperature difference" (en inglés)

Condiciones de aire de suministro óptimas para la fiabilidad y la máxima eficiencia

Para refrigerar su centro de datos de la forma más eficiente posible sin comprometer la fiabilidad, ASHRAE ha publicado una recomendación sobre la temperatura del aire en la entrada del servidor. Llevamos décadas desarrollando unidades de aire acondicionado para aplicaciones cruciales (en las que incluso un pequeño fallo puede tener consecuencias graves). Además, siempre hemos perseguido la eficiencia energética, por lo que las temperaturas del aire de suministro de nuestras unidades se encuentran dentro del rango recomendado por ASHRAE.















Ventiladores EC para unidades específicas

  • Control de velocidad del ventilador
  • Consumo de energía mínimo
  • Ruido reducido
  • Caudal de aire nominal a una velocidad de ventilador optimizada para modo de carga parcial
  • Caudal de aire incrementado para el tamaño
  • Motores, procesadores electrónicos y rodetes de última generación
  • Cumple la directiva actual sobre diseño ecológico de ErP
  • Hélices optimizadas aerodinámicamente
  • Arranque suave integrado

    Compresor EC para control de precisión

    • Ajuste infinito del compresor para lograr una máxima eficiencia y una regulación de temperatura precisa
    • Eficiencia máxima especialmente en modo de carga parcial y en Mixed mode
    • Temperatura constante del aire de suministro
    • Arranque suave de compresor integrado
    • Reacción rápida y precisa a las variaciones en la carga de calor
    • Larga vida de servicio gracias al funcionamiento continuo sin ciclos de conexión/desconexión del compresor





    Controlador

    Control fiable, monitorización para su tranquilidad



    • Controlador STULZ de desarrollo propio para regular y  monitorizar el sistema de aire acondicionado
    • Controladores autónomos en todos los climatizadores  para una alta redundancia y disponibilidad
    • Secuenciación con funciones auxiliares
    • Control de hasta 20 unidades de aire acondicionado
    • Sistema de bus de datos
    • Funcionamiento UPS con componentes configu-rables para un menor consumo de energía
    • Registro del clima de la sala
    • Interfaz de servicio
    • Protocolo Modbus preinstalad

    Testado bajo sus especificaciones

    En nuestro Centro de pruebas de última generación de 700 metros cuadrados y con varias cámaras climáticas, podemos llevar a cabo una variedad de pruebas en los climatizadores de precisión y en enfriadoras. Durante el desarrollo del CyberAir 3PRO DX, por ejemplo, pudimos probarlo y optimizarlo en todas las condiciones climáticas que se dan en el mundo.

    Además, le ofrecemos la oportunidad de reservar presencialmente una prueba en nuestro Centro de pruebas. Esto le permite probar el sistema de aire acondicionado deseado de acuerdo con sus especificaciones exactas, generando transparencia y obteniendo información relativa al rendimiento de su unidad y a su consumo de energía.

    Conozca mas sobre nuestro Centro de Pruebas
