CyberRow


Control inteligente del flujo de aire – para mayor eficiencia en el enfriamiento de puntos calientes

El CyberRow es una unidad de A/C para enfriamiento orientado a armarios de alta densidad. En el CyberRow, el innovador sistema de conducción de aire horizontal ha sido mejorado con lo mejor de la tecnología impulsando un mayor rendimiento, flexibilidad y eficiencia. La fluctuación de las cargas térmicas de los armarios de servidores, restricciones de espacio, falta de suelo técnico, tecnología de servidores de alta densidad existentes - Estas son, exactamente, las situaciones difíciles en la práctica cotidiana para las cuales CyberRow ha sido especialmente desarrollado para hacerles frente.

Soluciones para el CyberRow

  • Alta densidad y puntos calientes

  • Centros de datos pequeños, medianos y modulares

  • Free Cooling Indirecto

  • Cuartos de equipos

  • Áreas de aplicación: TI, telecomunicaciones, infraestructura, edificios

Beneficios

Beneficios

  • Tecnología innovadora y componentes de alta calidad para tener un bajo consumo de energía

  • Se puede utilizar con armarios para servidores de cualquier fabricante

  • Separación completa del sistema entre el rack y la unidad de A/C para máxima fiabilidad

  • Elevados valores de rendimiento y los mejores resultados en un espacio muy pequeño

  • Control preciso de la temperatura con dos setpoints independientes

  • Disponible en 4 diferentes sistemas de refrigeración

Free Cooling Dinámico Indirecto

Ahorros de hasta un 60% con el Free Cooling Dinámico Indirecto de STULZ

Conducción del aire precisa

El comportamiento de los flujos de aire de las unidades CyberRow fueron analizados con los sistemas de dinámica de fluidos por computadora (CFD). Esta visualización CFD muestra cómo los flujos de aire prácticamente se pegan a los armarios de servidores y no surgen perturbaciones en su trayectoria. El aire frío fluye directamente sobre la cara frontal de los armarios de servidores.

  • Norbert Wenk, Gerente de Producto

    "Enfriamiento eficiente y dirigido a las cargas térmicas elevadas a altas temperaturas - CyberRow se ha desarrollado especialmente para este tipo de aplicaciones."

Tres anchos diferentes para una mayor flexibilidad

Las unidades CyberRow están disponibles en 300, 400 y 600 mm de ancho.

Dos diferentes tamaños de profundidad para ajustarse a todo tipo de aplicaciones

Las unidades CyberRow cuentan con dos opciones de configuración en las medidas de profundidad de sus armarios lo cual permite que tengan un fácil acceso a servicio por la parte posterior, en racks de cualquier profundidad y sin ningún tipo de caída de presión.

Suministramos soluciones personalizadas adaptadas a los requisitos de cada proyecto. Seleccione un sistema:

Sistemas

Dependiendo de la capacidad de refrigeración requerida, los equipos CyberRow pueden suministrar enfriamiento hasta a un máximo de 6 armarios de servidores por unidad

Contención de pasillo frío

La unidad CyberRow con configuración de salida de aire frontal puede utilizarse para la contención de pasillo frío. Las unidades se colocan en un orden escalonado para proporcionar un suministro de aire óptimo a la contención de pasillo frío a través de ellos.

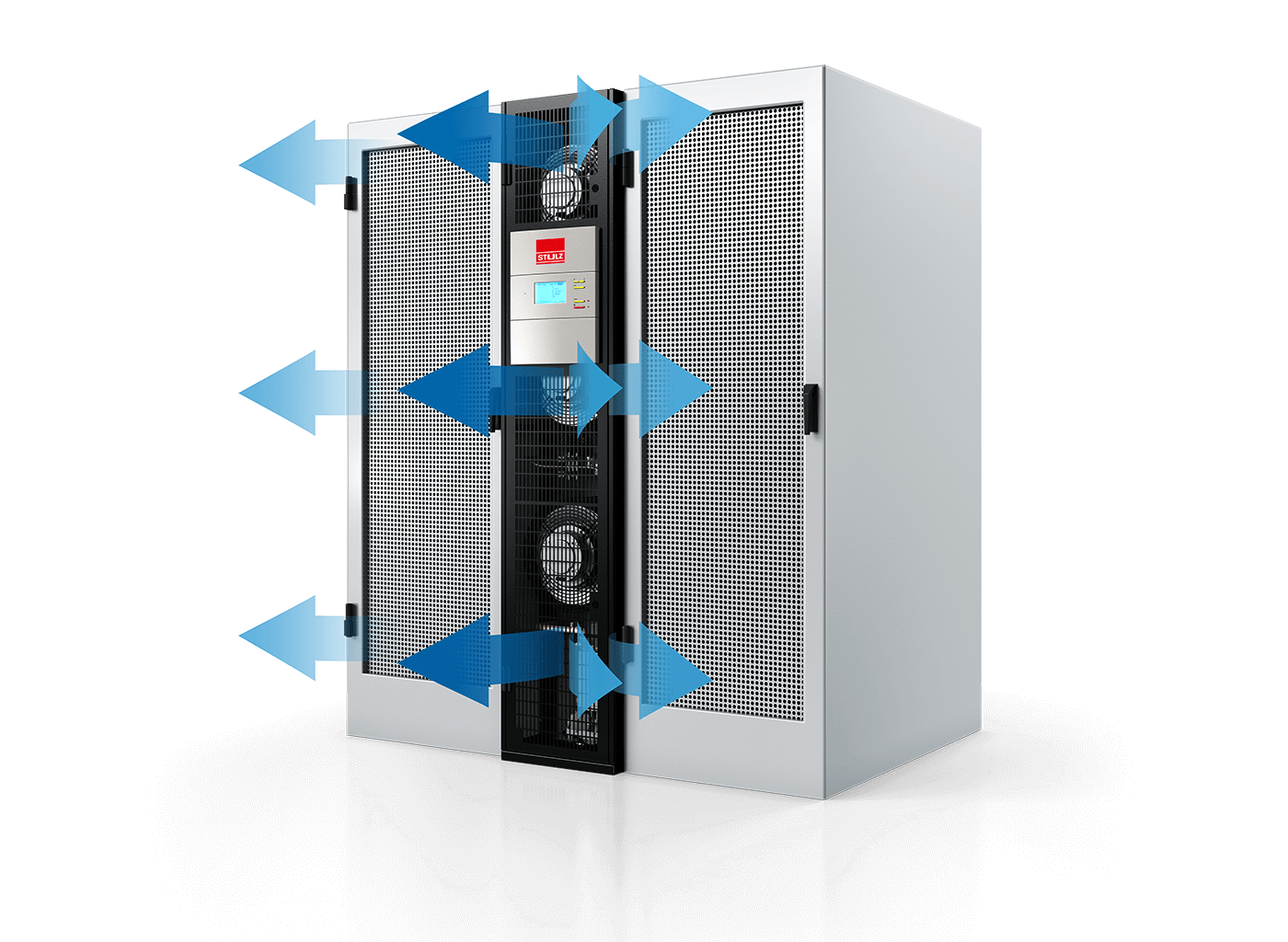

Salida de aire frontal

Contención de pasillo caliente

Las unidades CyberRow con conducción de aire lateral se utilizan para la contención de pasillo caliente. Expulsando el aire frío hacia los lados asegura una distribución uniforme a lo largo del pasillo y evitando que este se mezcle con el aire caliente del retorno.

Tecnología EC

Algunos modelos de CyberRow cuentan con hasta 5 ventiladores EC con control de velocidad que se pueden controlar de forma independiente el uno del otro para la adaptación óptima a diferentes temperaturas del aire de retorno de aire y de suministro.

Variedad de opciones para el equipo CyberRow

Opciones
Características

Características

  • Acceso para mantenimiento frontal y trasero

  • Conectividad ModBus RS485 para cualquier sistema estándar BMS

  • Filtros G4 en Zigzag con marco metálico

  • Estructura con recubrimiento contra polvo con puertas frontales y traseras

  • Aberturas precortadas como estándar para las conexiones de agua superior e inferior

  • No se requieren conexiones directas de cables o refrigerante entre el armario y la unidad de A/C, lo que permite una mayor flexibilidad para la instalación en el Centro de Datos

  • Pivoting E-box (para Servicio y Mantenimiento)***

  • Hasta cinco ventiladores EC: independientes entre sí, los ventiladores EC de velocidad variable garantizan la máxima eficiencia

  • Compresor EC: con capacidad variable para una refrigeración precisa y sin picos en la corriente de arranque gracias a la tecnología inverter

  • CyberRow esta disponible en cuatro sistemas diferentes de refrigeración (Sistemas AS, CW y GS, y el sistema GE5 con Free Cooling Indirecto)

  • Disponible en 6 tamaños

Galería
Controlador

Control y monitorización

  • Controlador C7000 para monitorizar y controlar el sistema de aire acondicionado
  • Seis sensores de temperatura para tener un enfriamiento de precisión controlado en tres zonas horizontales
  • El sistema de enfriamiento GE pasa del modo por compresor al modo Free Cooling Indirecto tan pronto como la temperatura del aire exterior lo permita
  • Si un ventilador falla, los otros dos se acelerarán para compensar su ausencia
  • Monitoreo e informes para todas las fallas
  • Puerto serie RS-485 estándar para la conexión a sistemas BMS

Premio a la innovación TI para el equipo CyberRow

La iniciativa Mittelstand otorga el "Premio a la innovación TI" a compañías que proveen a las PyME con soluciones innovadoras y de alto valor para el usuario. CyberRow fue nombrado como el mejor de 2013 en la categoría de "Green IT".

Descargas

Descargas

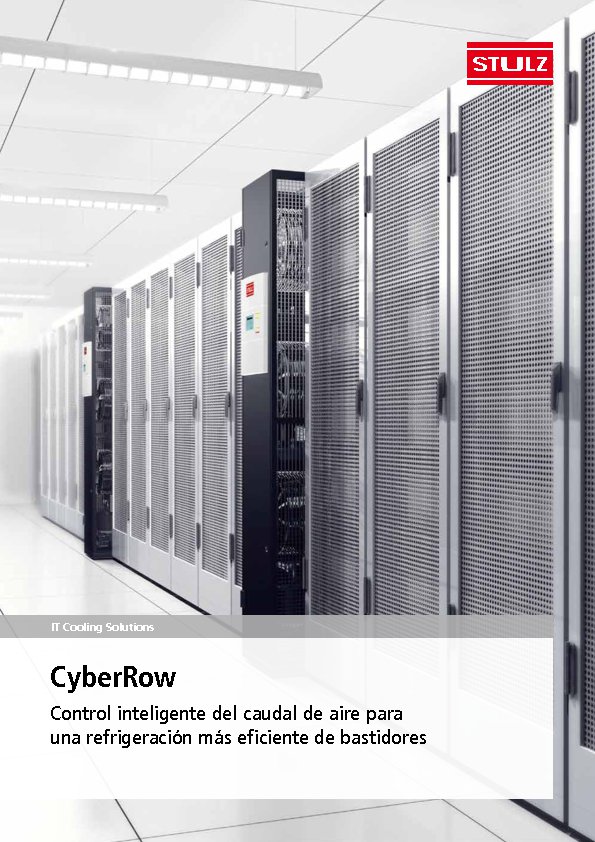

  • STULZ CyberRow Brochure


    Control inteligente del caudal de aire para
    una refrigeración más eficiente de bastidores

    • File: STULZ_CyberRow_Brochure_1114_es.pdf

    • Type: Adobe PDF

    • Size: 1,81 MB

    • Language: Spanish

    • Date: 2014-11-01

    download
